Lager-, Ausstellungs- und Gebrauchtmaschinen

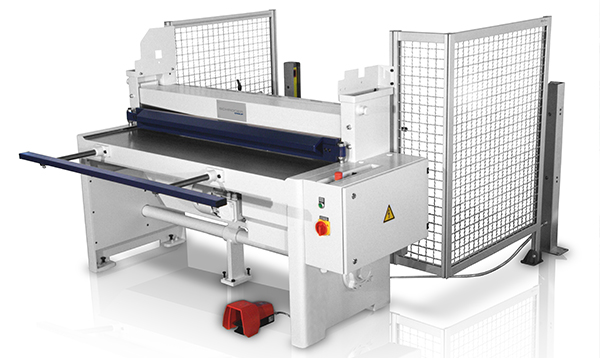

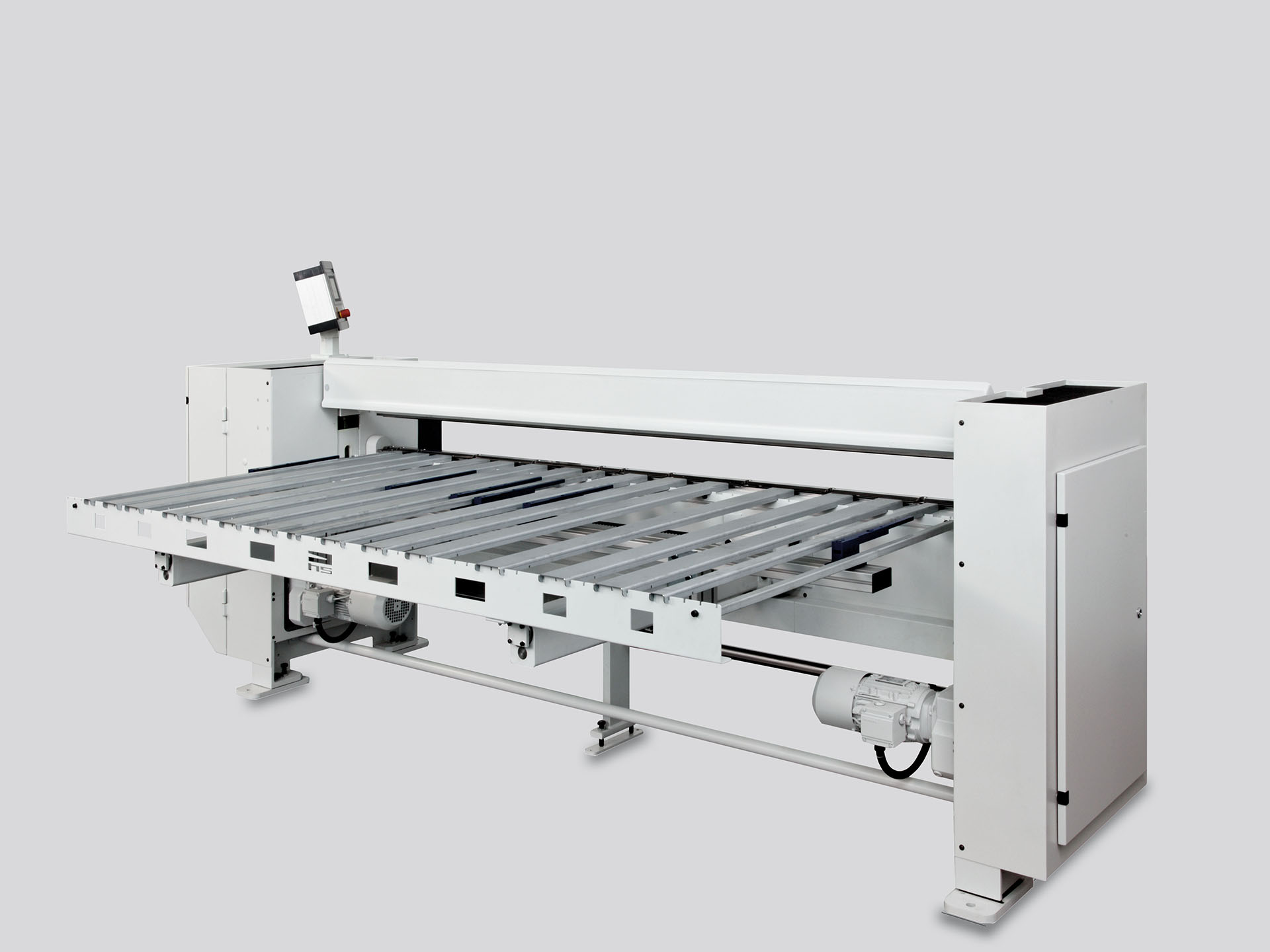

Ausstattung

• Verlängerter, ausziehbarer Auflagetisch
• Einstiche in 10 mm Abständen parallel zum Untermesser über den gesamten Tischverlauf
• Messer 2-schneidig
• Schrauben zur Feinjustierung für Schnittgut unter 0,5 mm
• Messeröffnung 10/85
• Einstellbarer Winkelanschlag rechts und links mit Skala
• Fußschalter 1-pedalig mit Schutzhaube
• Fundamentplatten incl. Dübel
• Rückraumabsicherung gem. CE

Zubehör:

• NC-Positionieranschlag Classic Cut
  Blechhochhaltevorrichtung pneumatisch gesteuert, nach vorne incl. Blechrutsche
• Rückraumabsicherung durch Schutzkäfig
• LED Schnittkantenbeleuchtung
• Pneumatischer Niederhalter

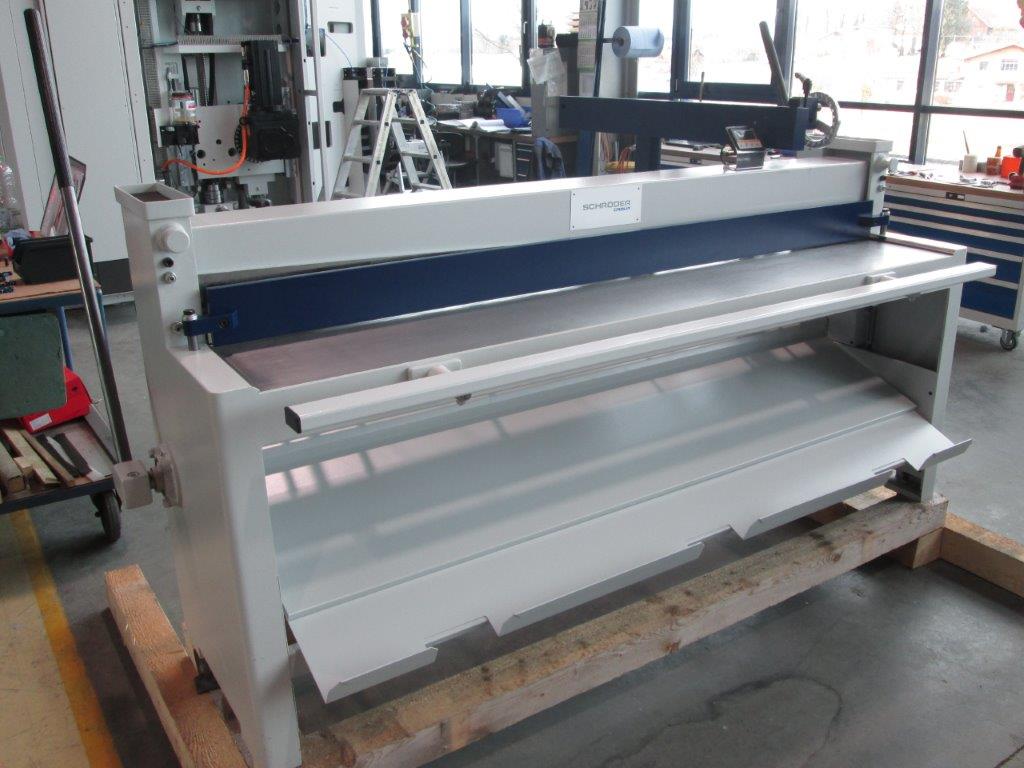

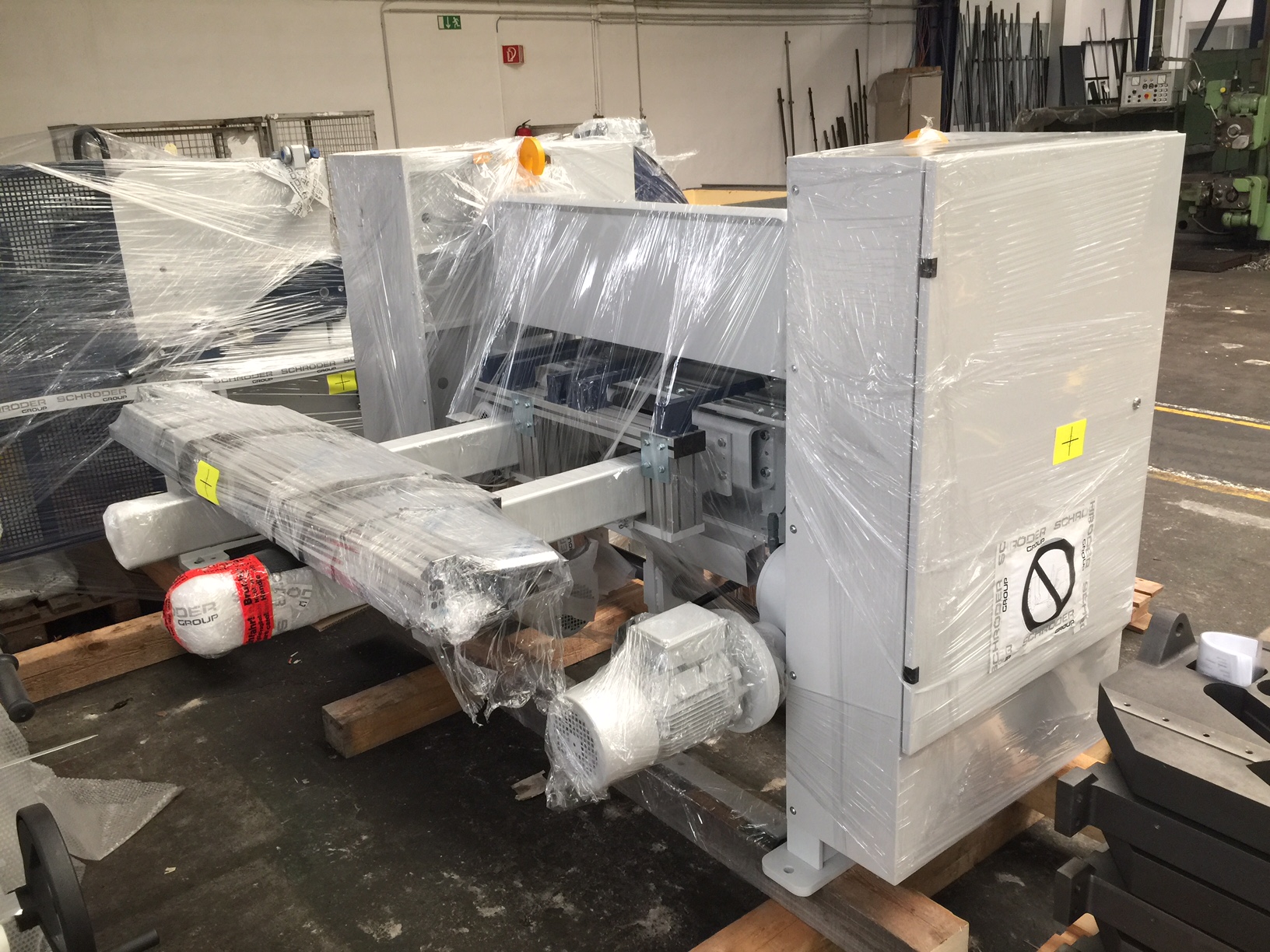

Ausstattung

• Verlängerter, ausziehbarer Auflagetisch
• Einstiche in 10 mm Abständen parallel zum Untermesser über den gesamten Tischverlauf
• Niederhalter mit Hartgummileiste zur Schonung polierter Bleche
• Ganzstahlmesser 2-schneidig
• Messeröffnung 10/85
• Manueller Hinteranschlag 500 mm
• Einstellbarer Winkelanschlag rechts und links mit Skala
• Wahlschalter für Einzel- und Dauerhub
• Fußschalter 1-pedalig mit Schutzhaube
• Fundamentplatten incl. Dübel

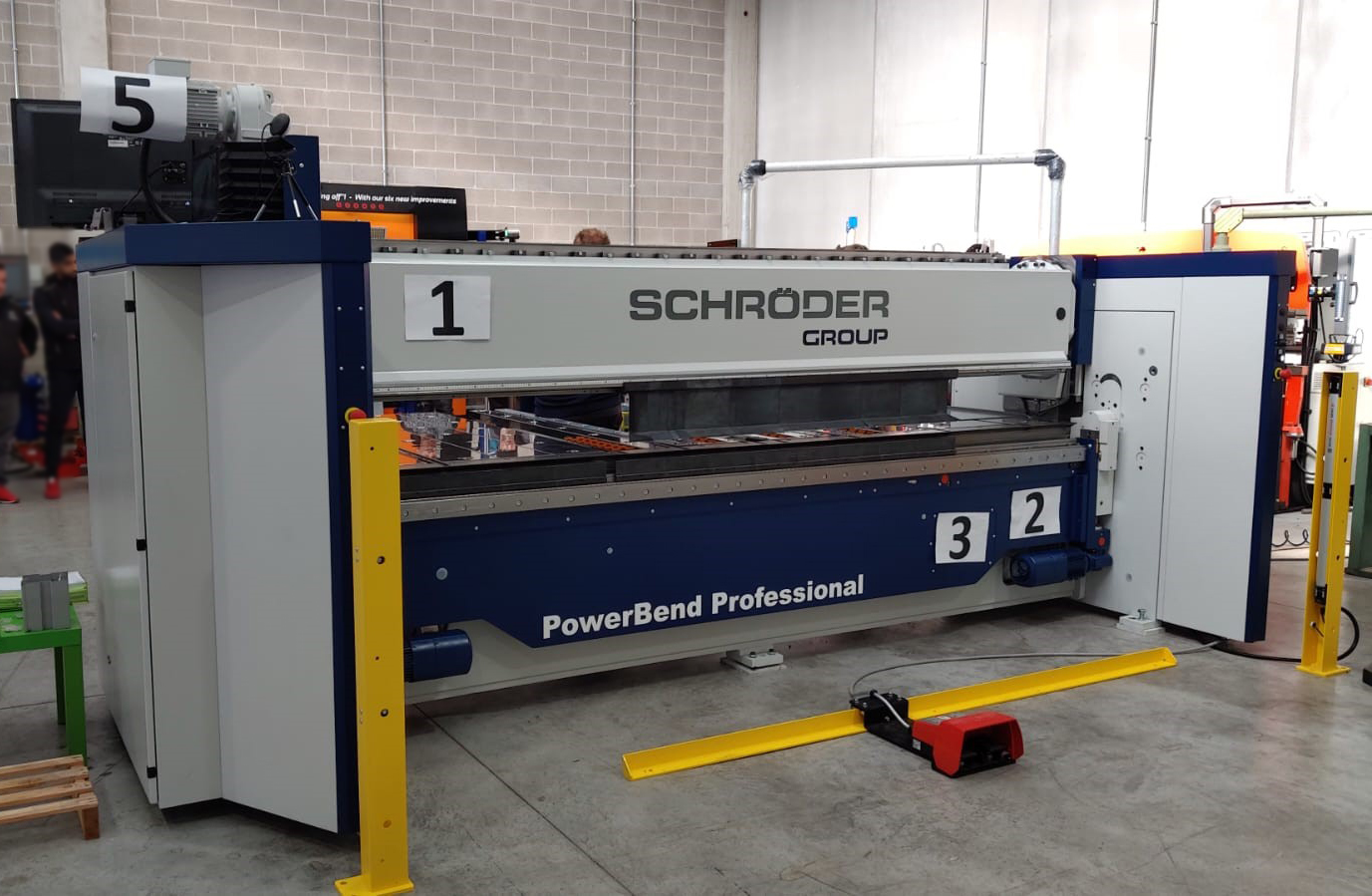

• Schwenkbiegemaschine mit motorischem Antrieb
• Nutzlänge: 3240 mm
• Leistung bei 400 N/mm²: 3,0 mm
• Hub Oberwange: 350 mm
• Stromversorgung: 400/230 V, 50 Hz, 3 Ph, (N)PE
• Gewicht Grundmaschine: 6700 kg
• Farbe: RAL 7035 Lichtgrau /RAL 5003 Saphirblau

Zur umfangreichen Ausstattung gehören:

• Radius Step Bending Funktion
• Fernwartung (Anschluss über RJ45 Netzwerkkabel muss vom Kunden gestellt werden)
• Oberwangenantrieb: 2 x 2,2 kW; 65 mm/s, Achsen mit Kugelumlaufspindeln
• Werkzeugklemmung Oberwange hydraulisch (WZS 2000)
• Pneumatische Biegewangenklemmung (WZS 15100)
• Motorische Zentralbombierung für Biegewange
• Motorische Biegewangenverstellung 150 mm
• Motorische Biegemittelpunktverstellung +/-20 mm
• Fundamentplatten incl. Dübel
• Vorstopp Oberwange bei 15 mm
• Fußschalter 2-pedalig mit Schutzhaube

Technologiepaket Up and Down:

• Bedienung von vorne und von hinten: bei Bedienung vorne nur Aufbüge möglich
• Up and Down Funktion
• Biegewangenverstellung 150 mm (Umrichter gesteuert)
• 2 Servo-Antriebe zum stufenlosen Verschwenken der Achse
• Biegewangenverstellung mit Servoantrieb und Kugelumlaufspindeln
• Servogesteuerte Drehmittelpunktverstellung
• U-Anschlag 1600 mm (2 Sektoren), Auflagetisch mit Kugeln
• Zugangssicherung vorne durch Lichtschranken
• 2. Fußschalter verfahrbar auf Winkelschiene
• Externe Programmierung

Technologiepaket 3D (nur bei Up and Down:)

• Speedpaket Y-Achse: 2 x 3,0 kW; 100°/s
• Saugplatten im Anschlagtisch mit 6 Saugeinheiten, programmgesteuert incl. Anschlag gegen Biegewange
• 2 feste Winkelanschläge (links + rechts)
• 2 pneumatisch absenkbare Winkelanschläge im Gang
• POS 3000 – 3D Grafiksteuerung mit 19″ TFT Touch-Screen Farbdisplay am schwenkbaren Panel
• DXF-Import und erhöhte Rechnerleistung

Drehbare Oberwange für 2 Werkzeugstationen incl. hydraulischer Werkzeugklemmung beidseitig

• Oberwangengeometrie 48° / 180°

Werkzeuge Oberwange

• ohne Oberwangenwerkzeug

Werkzeuge Biegewange

• Biegeschiene segmentiert
  WZS 15100, phosphatiert ca. 1100 N/mm² Zugfestigkeit, Höhe 108 mm, Breite 15 mm
  Nr. 1 – L = 25/25/30/35/40/45/50= 250 mm
  Nr. 2 – L = 15x 200 mm
  Gesamtlänge 3250 mm

Rasterplattensatz für Biegeschiene 15mm

Werkzeuge Unterwange

• Unterwangenschiene Up and Down 30°, R 1,0
• WZS 16300, ca. 1100 N/mm² einteilig, direkt verschraubt mit Fingereinfräsungen, Minimalanschlag 10 mm
  b= 98 mm, h= 55 mm, Freiraum hinten= 45 mm, Freiraum vorne= 35 mm

• Schwenkbiegemaschine mit motorischem Antrieb
• Nutzlänge: 4040 mm
• Leistung bei 400 N/mm²:  5,0 mm

Zur umfangreichen Ausstattung gehören:

• Steuerung und Optionen:
  • Radius Step Bending Funktion
  • PC Version (externe Programmierung), 1. Lizenz
  • Fernwartung über ISDN / Modem
  • Bildschirm vorne in Verkleidung integriert – ausschwenkbar
  • Bildschirm hinten über Traverse verfahrbar
• Oberwange:
  • Vorstopp Oberwange bei 15 mm
  • Geometrie 180°
  • Antrieb beidseitig 2x 3,0 kW (Umrichter gesteuert, Kugelumlaufspindeln)
  • Hydraulische Klemmung WZS 2000
  • Achsschrägstellung der Oberwange
  • Werkzeugpositionsanzeige entlang der Oberwange
• Biegewange:
  • Up’n Down Biegewange, programmgesteuert
  • Antrieb beidseitig 2x 5,5 kW (Umrichter gesteuert) über Trapezspindeln
  • Hydraulische Klemmung WZS 15100/15200
  • Motorische Biegewangenverstellung 160 mm
  • Motorische Biegemittelpunktverstellung +80/-15 mm
  • Motorische Zentralbombierung
• Arbeitssicherheit:
  • Zugangssicherung vorne durch Lichtschranken
  • 2. Fußschalter verfahrbar auf Winkelschiene
  • Absicherung Oberwange / Portal durch Lichtschranke
• Sonstiges:
  • Klimagerät
  • Fußschalter 2-pedalig mit Schutzhaube
  • Fundamentplatten incl. Dübel

Zubehör:

• Technologiepaket 3D
  • Saugplatten im Anschlagtisch mit 6 Saugeinheiten, programmgesteuert incl. Anschlag gegen Biegewange
  • 2 feste Winkelanschläge (links + rechts)
  • 2 pneumatisch absenkbare Winkelanschläge im Gang
  • POS 3000 – 3D Grafiksteuerung mit 19″ TFT Touch-Screen Farbdisplay am schwenkbaren Panel
• Lichtschrankenpaket vorne
  horizontale Lichtschranke in Bedienergasse
  RFID Schalter zur Absicherung der Seitentüren
• Werkzeuge Unterwange WZS 16200, ca. 1100 N/mm²
  Unterwangenschiene Up and Down 30°, R 1,0, einteilig, direkt verschraubt
  mit Fingereinfräsungen Minimalanschlag 20 mm, b= 98 mm / h= 55 mm
  Freiraum hinten= 45 mm, Freiraum vorne= 35 mm
  Gesamtlänge 4040 mm

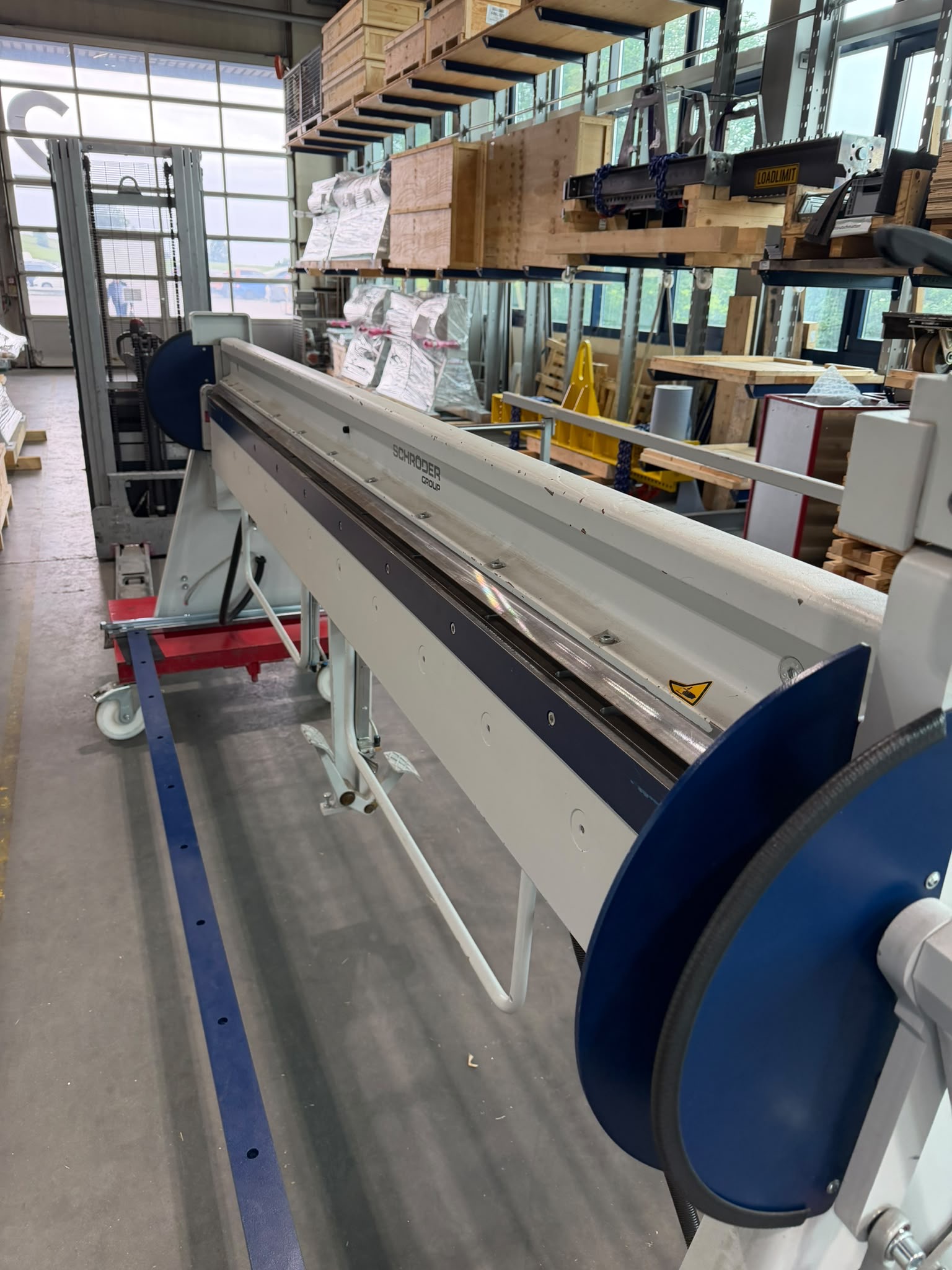

Ausstattung

• Patentierte Exzenter – Schnellklemmung für den Werkzeugwechsel bei Ober- und Biegewange mit nur einem Handgriff
• Mehrstufiger Oberwangenantrieb für vier verschiedene Werkzeughöhen
• Oberwange mit Blechauflage (Werkzeugablage)
• Ständer mit Ablageblech incl. Werkzeugablage
• Verstellbarer Biegewinkelanschlag
• Biegewinkelanzeige
• Fußhebeleinrichtung zum Öffnen und Schließen der Oberwange
• Maschine auf vier Rollen: 2 Bock- und 2 Lenkrollen, feststellbar (Lenkrolle vorne rechts höhenverstellbar mit Griff)
• Geißfußschiene 130 mm hoch, 30°, scharf, Fußbreite 40 mm, Freiraum 26 mm, freier Durchgang 77 mm segmentiert incl. Eckstücke
• Kombi-Biegeschiene, 120 x 12/15 mm, freier Durchgang 77 mm, segmentiert incl. Eckstücke
• Unterwangenschiene, freier Durchgang 55 mm, segmentierte incl. Eckstücke
• Teilung der Werkzeuge: 2x 75 mm (Eckstücke)
  30/50/70/100/150/200/300 mm

Zubehör:

• 2 variable Auflagekonsolen 600 mm mit Maßstab, verschiebbar auf Führungsschiene incl. 2 Kippanschläge

Ausstattung

• Patentierte Exzenter – Schnellklemmung für den Werkzeugwechsel bei Ober- und Biegewange mit nur einem Handgriff
• Mehrstufiger Oberwangenantrieb für vier verschiedene Werkzeughöhen
• Kombi-Biegeschiene, 120 x 12/15 mm, freier Durchgang 77 mm segmentiert incl. Eckstücke
• Unterwangenschiene, freier Durchgang 55 mm, segmentierte incl. Eckstücke
• Teilung der Werkzeuge: 2x 75 mm (Eckstücke) 30/50/70/100/150/200/300 mm
• Oberwange mit Blechauflage (Werkzeugablage)
• Ständer mit Ablageblech incl. Werkzeugablage
• Verstellbarer Biegewinkelanschlag + Biegewinkelanzeige
• Fußhebeleinrichtung zum Öffnen und Schließen der Oberwange
• Maschine auf vier Rollen: 2 Bock- und 2 Lenkrollen

Zubehör:

• 2 variable Auflagekonsolen 600 mm mit Maßstab, verschiebbar auf Führungsschiene incl. 2 Kippanschläge
• Mehrpreis für Biege- und Unterwangenschiene oberflächengehärtet (empfohlen für Edelstahlbiegeanforderungen)

Ausstattung

• Schnell drehbare Oberwange mit Spitzschiene und Geißfuß für enge Kantungen
• Biegeschiene 15 mm
• Mit wenigen Handgriffen zerlegt und transportabel
• Oberwangenschnellklemmung
• Hinteranschlag und Blechauflagesystem 500 mm
• Schneideinrichtung: Rollenschere incl. Führungsschiene für max. Materialstärke 0,8 mm 1.0037 (S235JR, St37)
• Untergestell mit 4 Rollen: 2 Bock- und 2 Lenkrollen, feststellbar
• Biegewinkelanzeige rechts

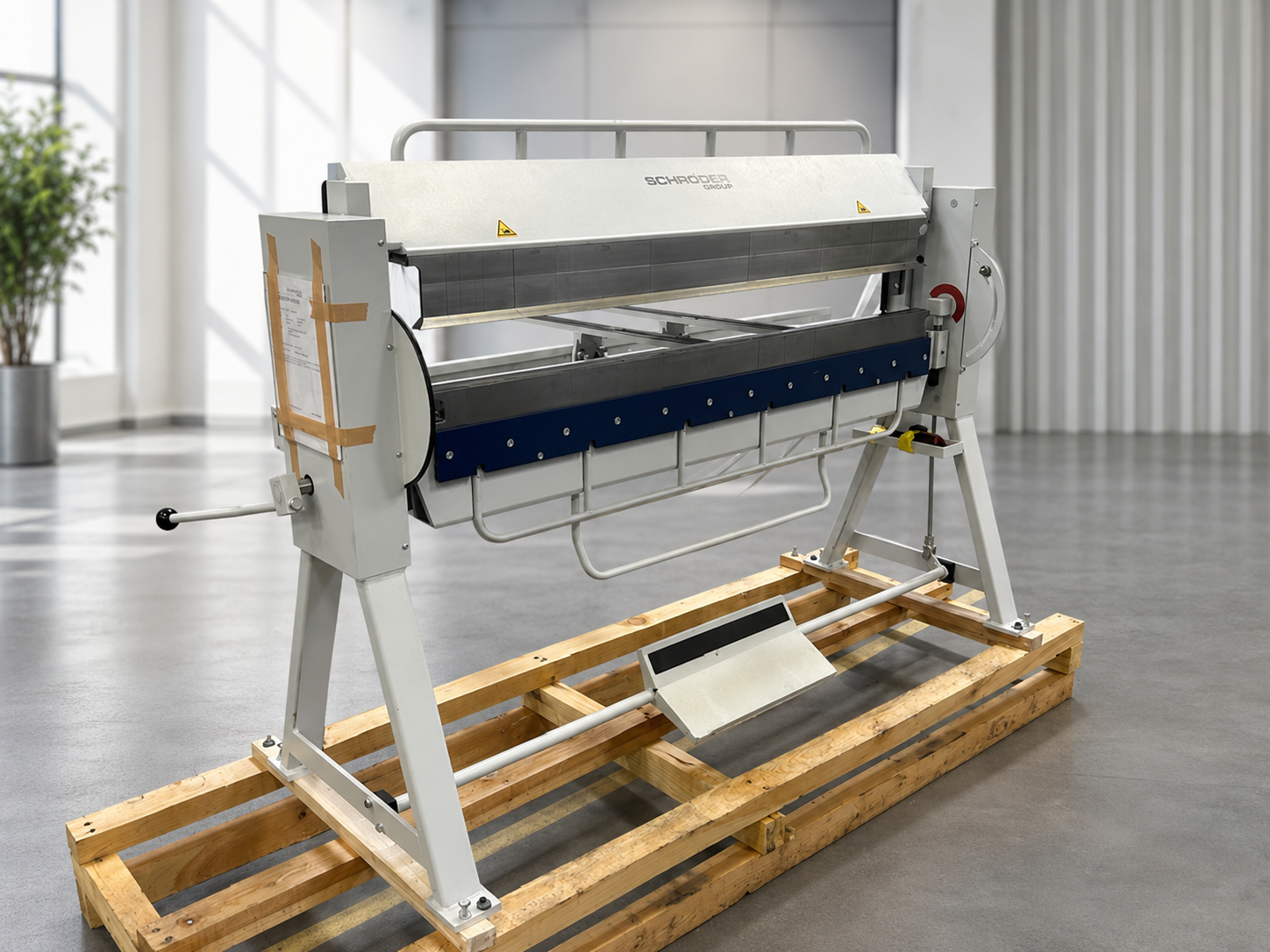

Ausstattung

• Spitzschiene 20°, wechselbar
• Biegeschiene 15 mm, wechselbar
• Biegewange mit Bombierung
• Biegewangenverstellung für Einsatz von Rundschiene
• Oberwange mit Gewichtsausgleich
• Oberwangenschnellklemmung mit Einhandgriffbetätigung
• Hinteranschlag und Blechauflagesystem 750 mm
• Schneideinrichtung:
  Rollenschere incl. Führungsschiene für max. Materialstärke 0,8 mm 1.0037 (S235JR, St37)
• Untergestell abnehmbar mit 4 Rollen:  2 Bock- und 2 Lenkrollen, feststellbar
• Biegewinkelanzeige

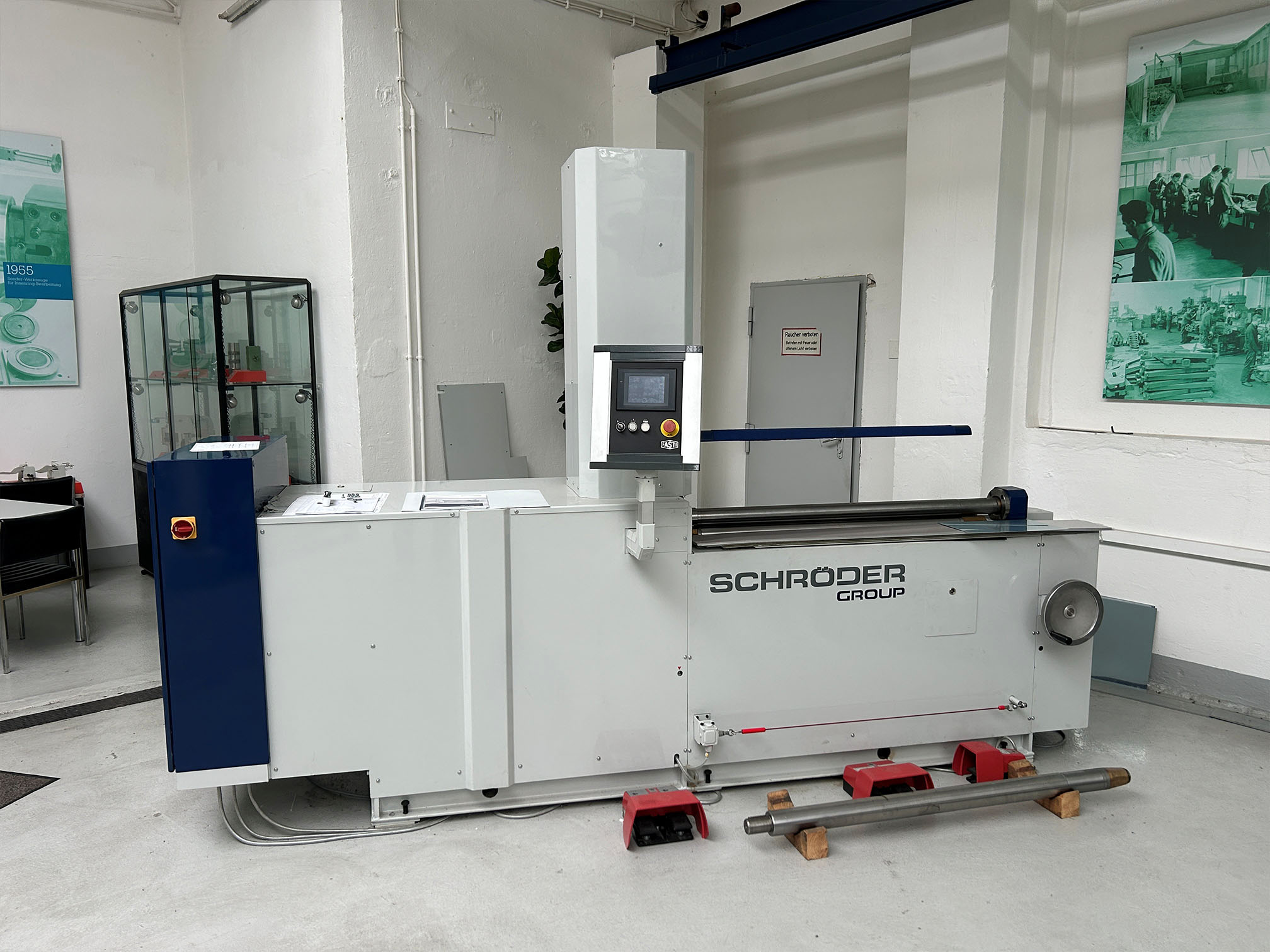

• Hubbiegemaschine mit hydraulischem Antrieb
• Steuerung CFP 120 am schwenkbaren Panel, 12″ Farb LCD-Touch-Screen Display
• Bombiervorrichtung automatisch
• MAV 72 1 Achsen-Motoranschlag vorne, Verstellbereich 6 – 200 mm
• Auflagetisch im Bereich der Unterwange mit Stahlkugelrollen
• Geißfußwerkzeug h = 120 mm
