EVO DuoBend

• Steuerung
  • POS 3000 3-D Grafik Steuerung am schwenkbaren Panel
  • Radius-Step-Bending Funktion
  • Fernwartung über Internet
  • Externe Programmierung (PC-Version 1. Lizenz)
• Anschlag
  • Auflagetisch 1700 mm in U-Form, geteilte Auflagebleche mit Stahlkugelrollen
  • Winkelanschlag links und rechts 1500 mm (außen)
  • Saugplatten im Anschlagtisch, automatisch angesteuert über POS 3000
  • 2 pneumatisch absenkbare Winkelanschläge im Gang montiert, programmgesteuert
  • Referenzierachse vorne
• Oberwange
  • Oberwangenhub: 850 mm
  • Oberwangengeometrie: 180°
  • Vollautomatischer Werkzeugwechsler (WSZ 6500)
    für Oberwangenwerkzeuge mit hydraulischer Werkzeugklemmung (insg. 8 Achsen) für max. Oberwangenwerkzeughöhe 500 mm zwei asynchron verfahrbare Werkzeugwechsler
    mit jeweils einer Greifeinheit
• Biegewange
  • Zwei Biegewangen, programmgesteuert
  • Mechanische Werkzeugklemmung (verschraubt) (WZS 19000)
  • Biegewangenverstellung, motorisch: 150 mm
  • Biegemittelpunktverstellung, motorisch: 370 mm
  • Motorische Zentralbombierung an beiden Wangen
• Arbeitssicherheit
  • Absicherung der Bedienung von hinten durch Lichtvorhang, gesteuert über Sicherheits-SPS
  • geschlossener Schutzzaun mit seitlicher Tür
• Sonstiges
  • Standardmaschine ohne Werkzeuge
  • Arbeitshöhe 1160 mm
  • Fußschalter, Fundamentplatten inkl. Dübel, Dezentrales Schmiersystem
  • Klimageräte an beiden Schaltschränken

POS 3000 3D-Grafiksteuerung:

Blechdesign interaktiv
POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind MAK 4 Evolution und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.

So komfortabel arbeiten Sie mit POS 3000:

In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.
Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.
Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.

Abwicklungssoftware Schröder Unfold

Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“

Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.

Sonderzubehör

• Steuerung
  • Schröder Unfold Abwicklungssoftware
• Hinteranschlag
  • Beistelltisch links oder rechts, Tischauflage geschlossen mit Kugelrollen
  • Pneumatisch absenkbare Anschlagfinger (2 Sektoren 850/1700 mm)
  • Anschlagverlängerung rechts und/oder links mit pneumatischer Absenkung (Kugeln im Auflagetisch), kombinierbar mit Beistelltisch

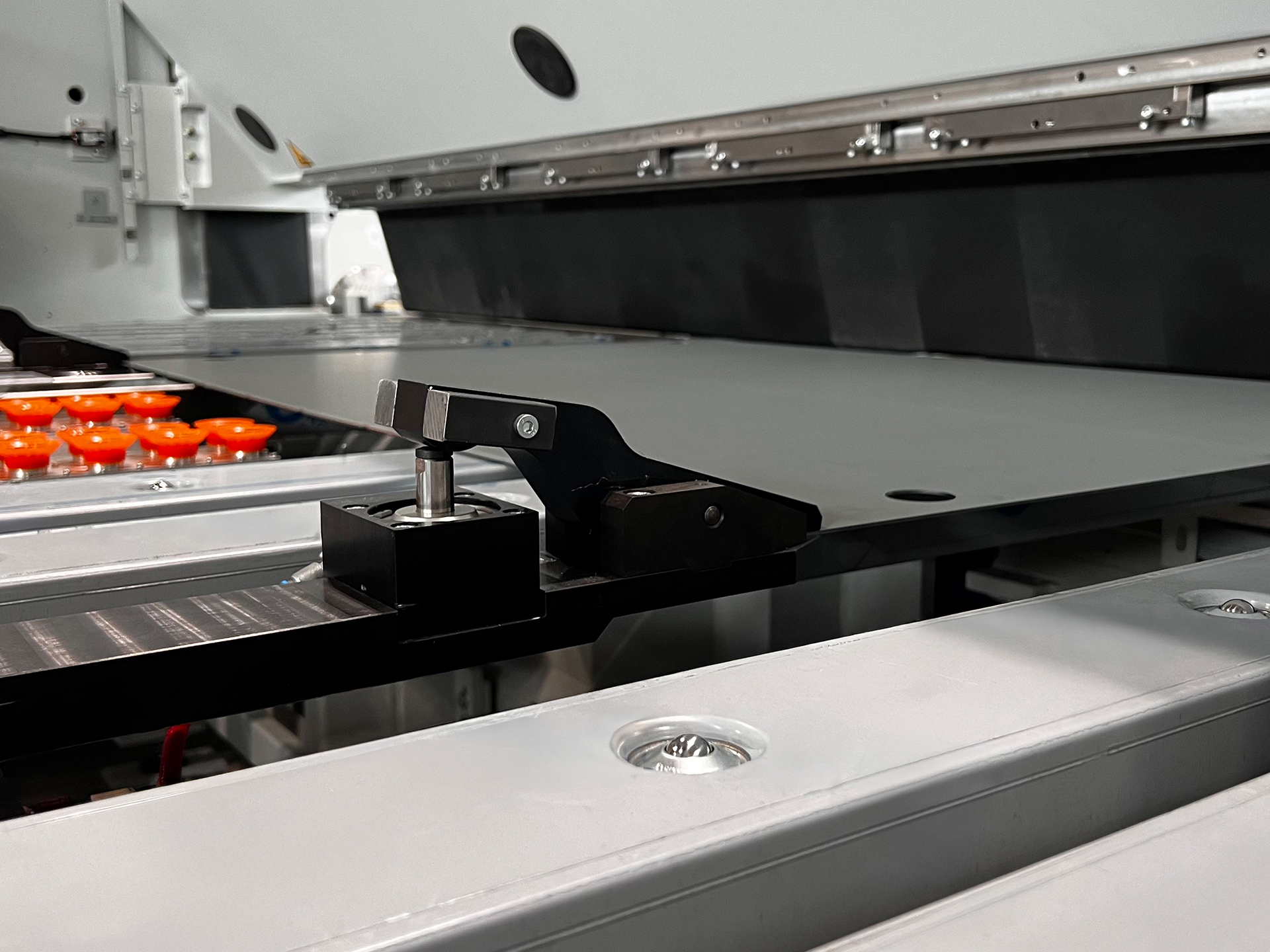

  • Greiferanschlag:
    Auflagetisch in U-Form 2000 mm, Verfahrweg 150 – 2150 mm, 2 pneumatische Gripper seitlich verschiebbar
    Zusätzliche Anschlagoptionen:
    – 2 Anschlagfinger
    – 2 Saugplatten
    (Anschlagoptionen nicht in Kombination einsetzbar)
    2 zusätzliche Beistelltische links und rechts, Tischauflage geschlossen mit
    Kugelrollen zur Verlängerung des Auflagetisches auf Maschinenbreite
•  Sicherheit
  • Zusatzeinrichtung für 2-Mann-Bedienung gem. UVV erforderlich
•  Sonstiges
  • Spannungswandler 52 kVA
  • Überseeverpackung
•  Werkzeuge
  • Diverse Biegewangen-, Oberwangen- und Unterwangenwerkzeuge
