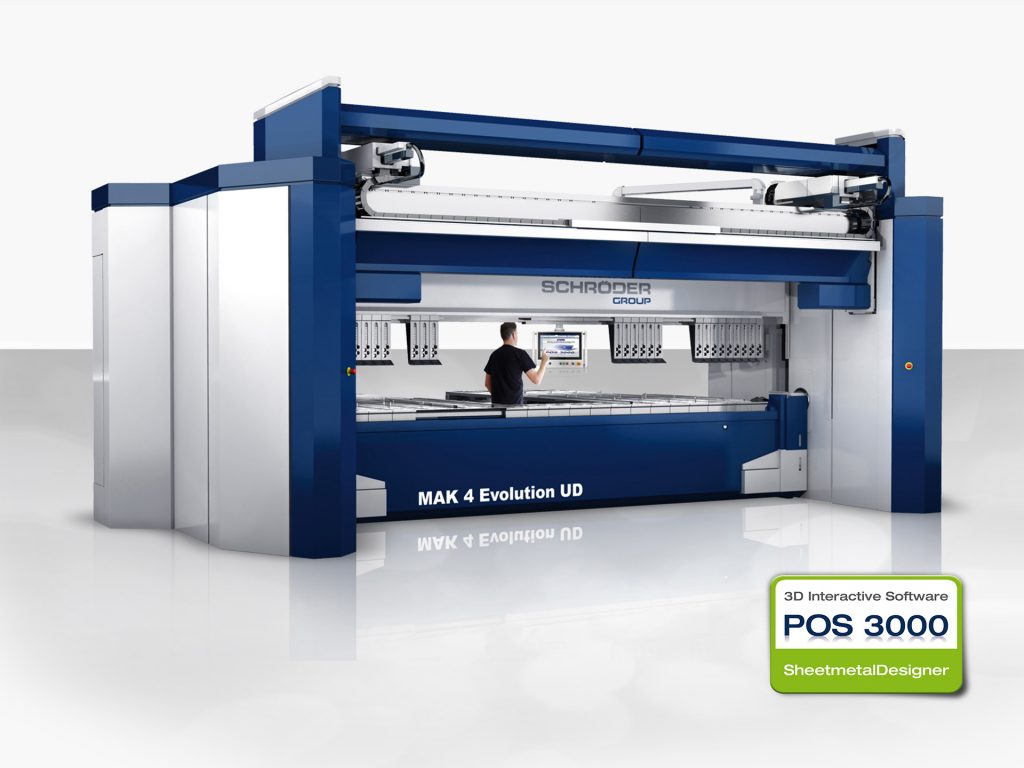

MAK 4 Evolution UD
Überblick
Die MAK 4 Evolution UD ist die Schwenkbiegemaschine für komplexe Aufgaben in der industriellen Blechverformung. Durch die Up-and-Down-Technik ihrer Biegewange erlaubt sie mehr Bearbeitungsschritte in kürzerer Zeit und minimiert den Handling-Aufwand. Diese Maschine bietet Anwendern einen extrem hohen Automatisierunggrad.
Details
- Steuerung
- POS 3000 3-D Grafik Steuerung am schwenkbaren Panel
- Radius-Step-Bending Funktion
- Fernwartung über Internet
- Anschlag
- Auflagetisch 1700 mm in U-Form, geteilte Auflagebleche mit Stahlkugelrollen
- Winkelanschlag links und rechts 1500 mm (außen)
- Saugplatten im Anschlagtisch, automatisch angesteuert über POS 3000
- 2 pneumatisch absenkbare Winkelanschläge im Gang montiert, programmgesteuert
- Referenzierachse vorne

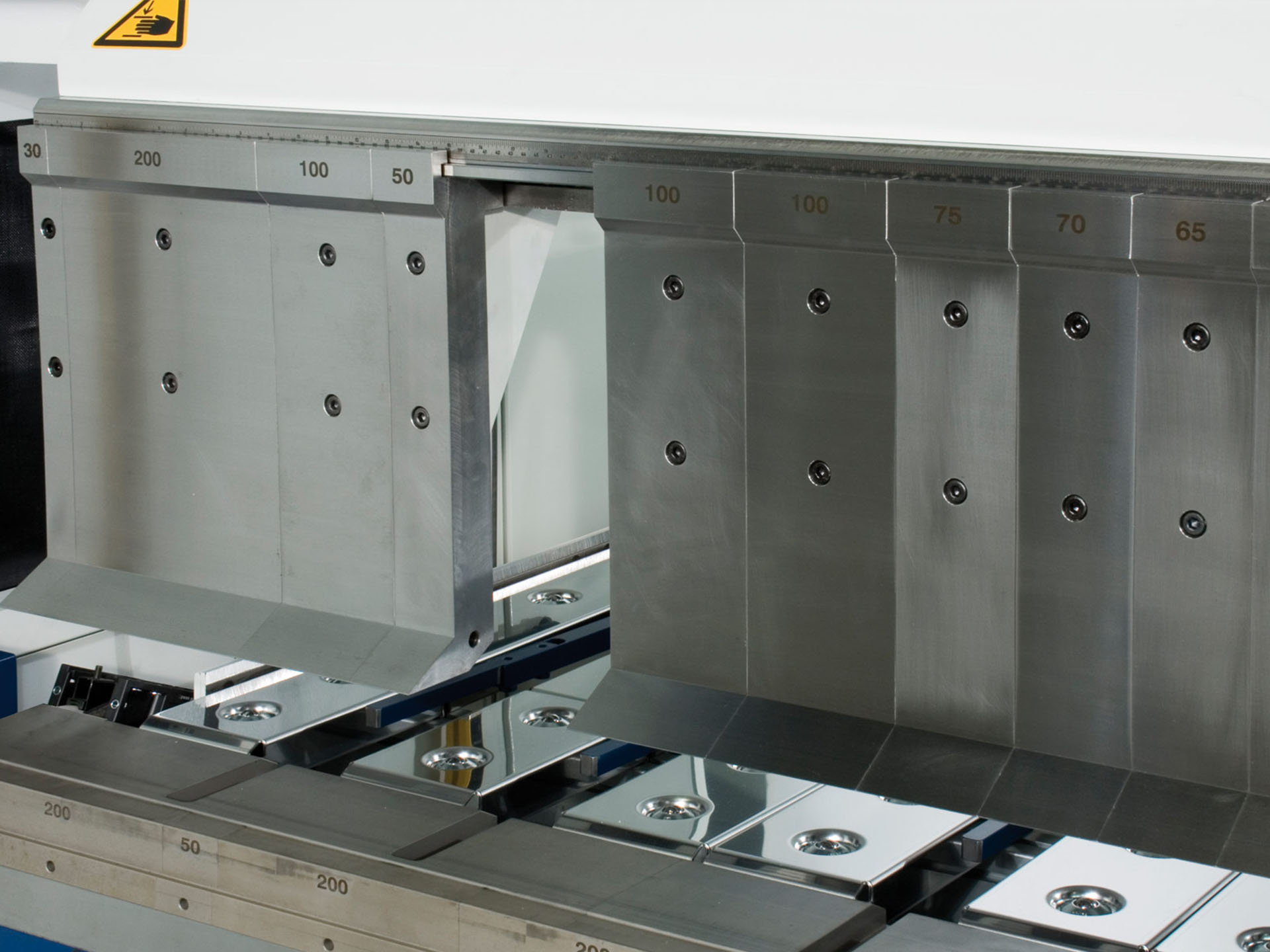

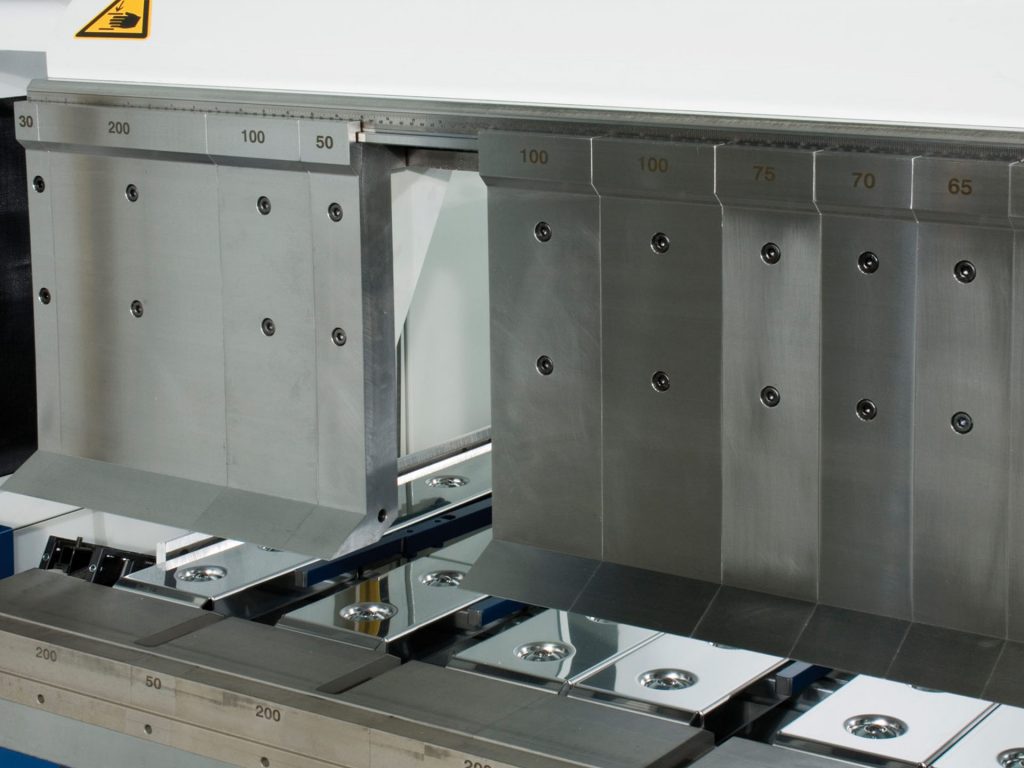

- Oberwange
- Oberwangenhub 1090 mm
- Oberwangengeometrie 180°
- Werkzeugklemmung Oberwange hydraulisch
- Biegewange
- Up’n Down Biegewange automatisch gesteuert durch POS 3000
- Pneumatische Klemmung der Biegewange
- Motorische Biegewangenverstellung 180 mm
- Motorische Biegemittelpunktverstellung 100 mm
- Motorische Zentralbombierung
- Drehmittelpunktverstellung, Antrieb Frequenzumrichter gesteuert
- Arbeitssicherheit
- Absicherung der Bedienung von hinten durch Lichtvorhang gesteuert über Sicherheits-SPS
- Sicherheitspaket bei Bedienung von vorne, incl. 2. Fußschalter verfahrbar auf Winkelschiene (In Verbindung mit Werkzeugwechsler Oberwange keine Bedienung von vorne möglich)
- Sonstiges
- Fußschalter
- Fundamentplatten incl. Dübel
- Werkzeuge
- Standardmaschine ohne Werkzeuge
Technische Daten
| Typ | Nutzlänge | Blechdicke 400 N/mm2 | Länge | Breite |
| [mm] | [mm] | [mm] | [mm] | |
| 3200×6,0 | 3240 | 6,00 | 6420 | 2652 |
| 4000×5,0 | 4040 | 5,00 | 7220 | 2652 |
| 5000×4,0 | 5040 | 4,00 | 8220 | 2652 |
| Typ | Maschinenhöhe | Gewicht Grundmaschine |
| [mm] | [kg] | |
| 3200×6,0 | 2748 | 17500 |
| 4000×5,0 | 2748 | 18500 |
| 5000×4,0 | 2748 | 21000 |
| Oberwange | |||||
| Typ | Geometrie | Hub | Antriebsleistung | Geschwindigkeit | Klemmkraft |
| [°] | [mm] | [kW] | [mm/s] | [to] | |
| 3200×6,0 | 180 | 1090 | 2 x 9,45 | 100 | 120 |
| 4000×5,0 | 180 | 1090 | 2 x 9,45 | 100 | 120 |
| 5000×4,0 | 180 | 1090 | 2 x 9,45 | 100 | 120 |
| Biegewange | |||||
| Typ | Antriebsleistung | Geschwindigkeit | Biegewangen- verstellung |
Biegemittelpunkt- verstellung |
|
| [kW] | [°/s] | [mm] | [mm] | ||
| 3200×6,0 | 2 x 9,4 | 150 | 180 | 100 | |
| 4000×5,0 | 2 x 9,4 | 150 | 180 | 100 | |
| 5000×4,0 | 2 x 9,4 | 90 | 180 | 100 | |
Software
POS 3000 3D-Grafiksteuerung:
Blechdesign interaktiv
POS 3000 3D-Grafiksteuerung ist eine der leistungsfähigsten Steuerungen am Markt – und weil Hard- und Software aus einem Hause kommen, sind MAK 4 Evolution und POS 3000 3D-Grafiksteuerung perfekt aufeinander abgestimmt.
So komfortabel arbeiten Sie mit POS 3000:
In einer übersichtlichen Produktauswahl mit Suchfunktion und Navigation in Unterverzeichnissen wählen Sie Arbeitsschritte und verknüpfen sie im Menü Produktionsplan zu Arbeitsfolgen.
Einzelne Produktprofile können durch intuitives Zeichnen mit dem Finger sehr schnell entworfen werden. Im Bemaßungsmenü können Sie dann die genauen Maße eingeben und ändern. Zur Kontrolle und Abstimmung mit den Kunden kann die Zeichnung an einem Drucker auf Papier ausgegeben werden.
Aus dem so erstellten Programm generiert die Software eine optimale Biegefolge, mit automatischer Kollisions- und Grenzwertprüfung. Biegewinkel und Zuschnitt werden durch Interpolation aus der Datenbank automatisch korrigiert.
Abwicklungssoftware Schröder Unfold
Unkompliziert und einfach – die neue Abwicklungssoftware „SCHRÖDER Unfold“
Um Hardware und Software noch besser aufeinander abzustimmen hat Hans Schröder Maschinenbau in Zusammenarbeit mit einem externen Dienstleister eine Abwicklungssoftware entwickelt, die es ermöglicht Blechzuschnittsgrößen noch schneller und präziser zu berechnen.
Werkzeuge/Optionen
Sonderzubehör
- Oberwange
- Vollautomatischer Werkzeugwechsler
- Steuerung
- Externe Programmierung
- Schröder Unfold Abwicklungssoftware
- Hinteranschlag
- Beistelltisch links oder rechts, Tischauflage geschlossen mit Kugelrollen
- Pneumatisch absenkbare Anschlagfinger
- Verschiedene Anschlagverlängerungen rechts und/oder links mit pneumatischer Absenkung (Kugeln im Auflagetisch)
- Sonstiges
- Werkzeugwagen für Schienen und Segmentwerkzeuge
- Spannungswandler 52 kVA
- Klimageräte an beiden Schaltschränken
- Überseeverpackung
- Sicherheit
- Zusatzeinrichtung für 2-Mann-Bedienung gem. UVV erforderlich
- Werkzeuge

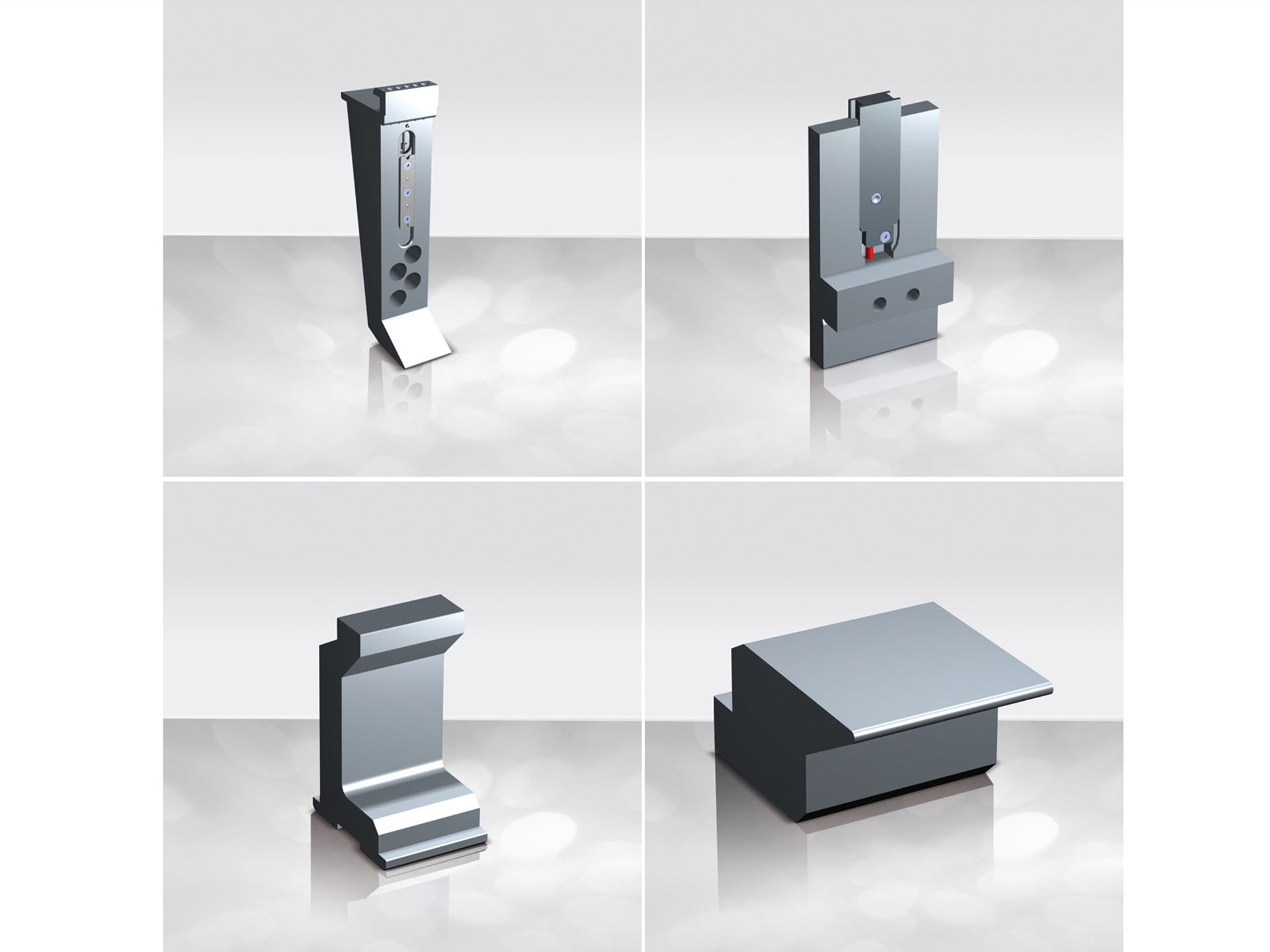

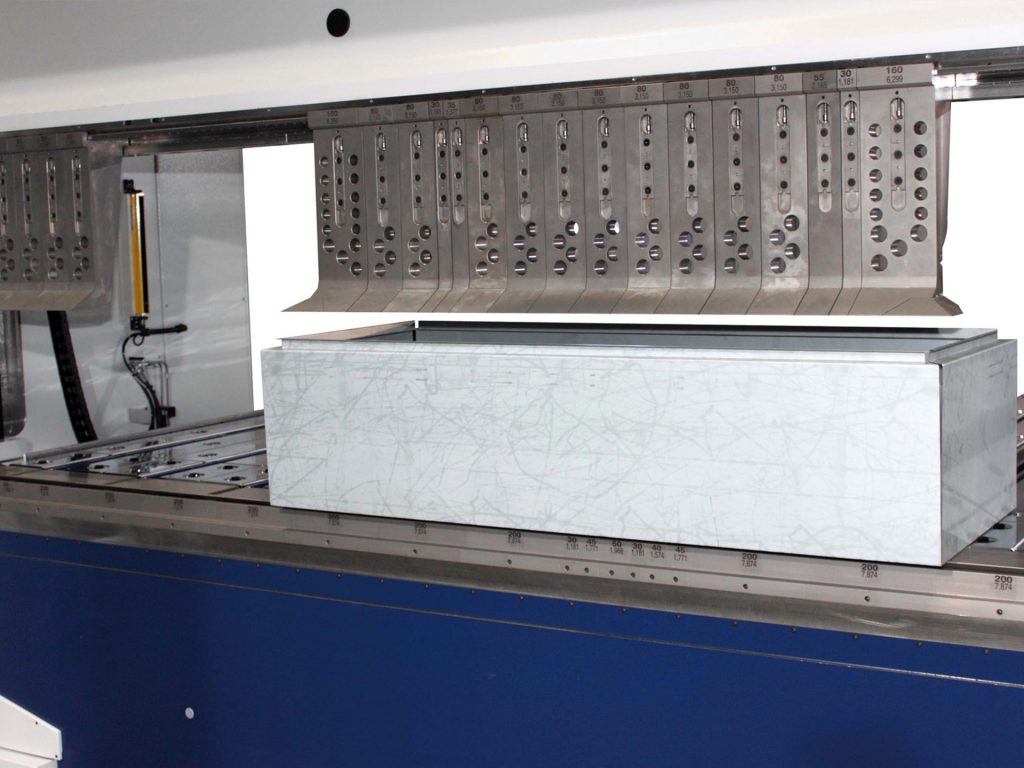

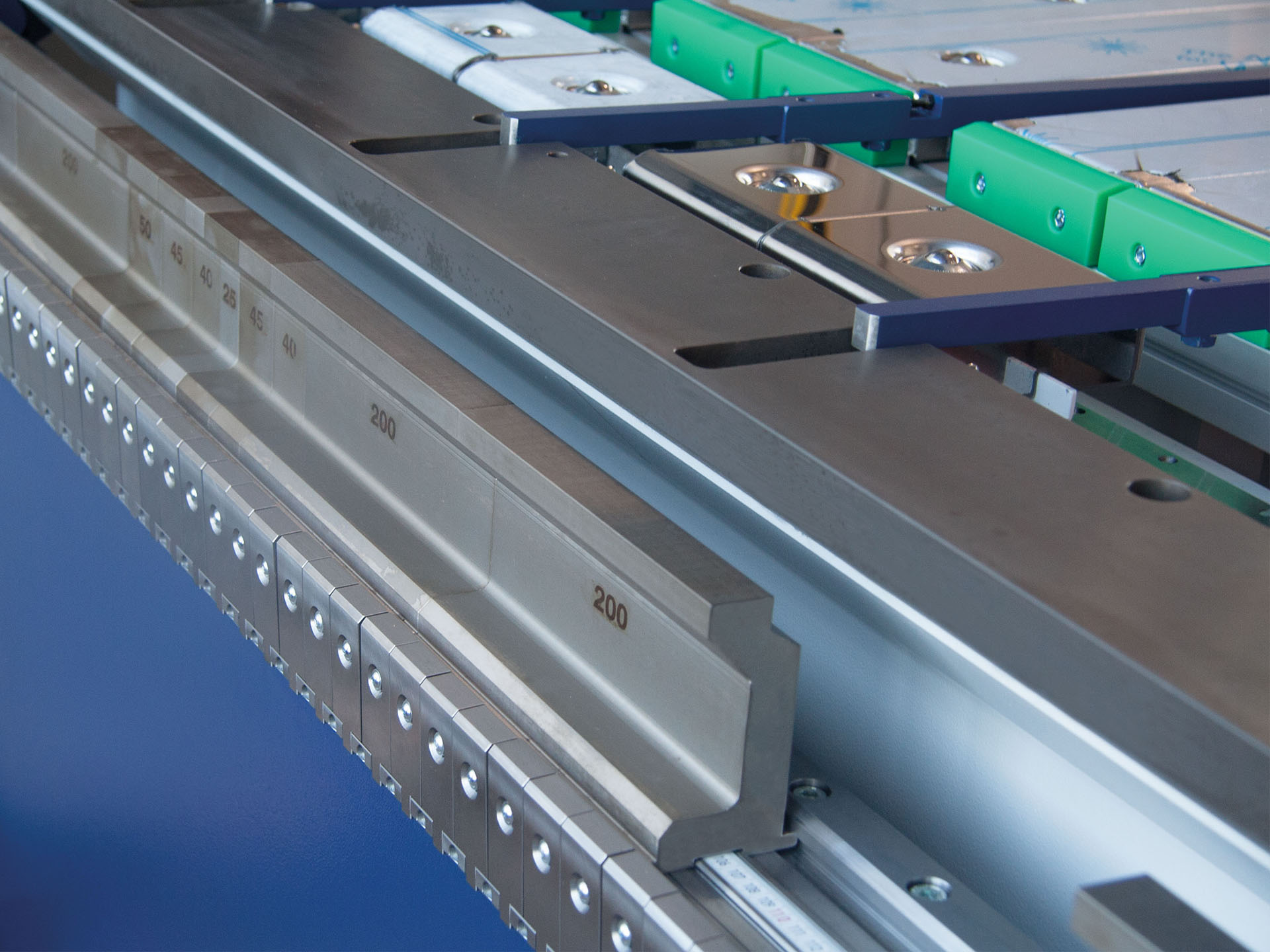

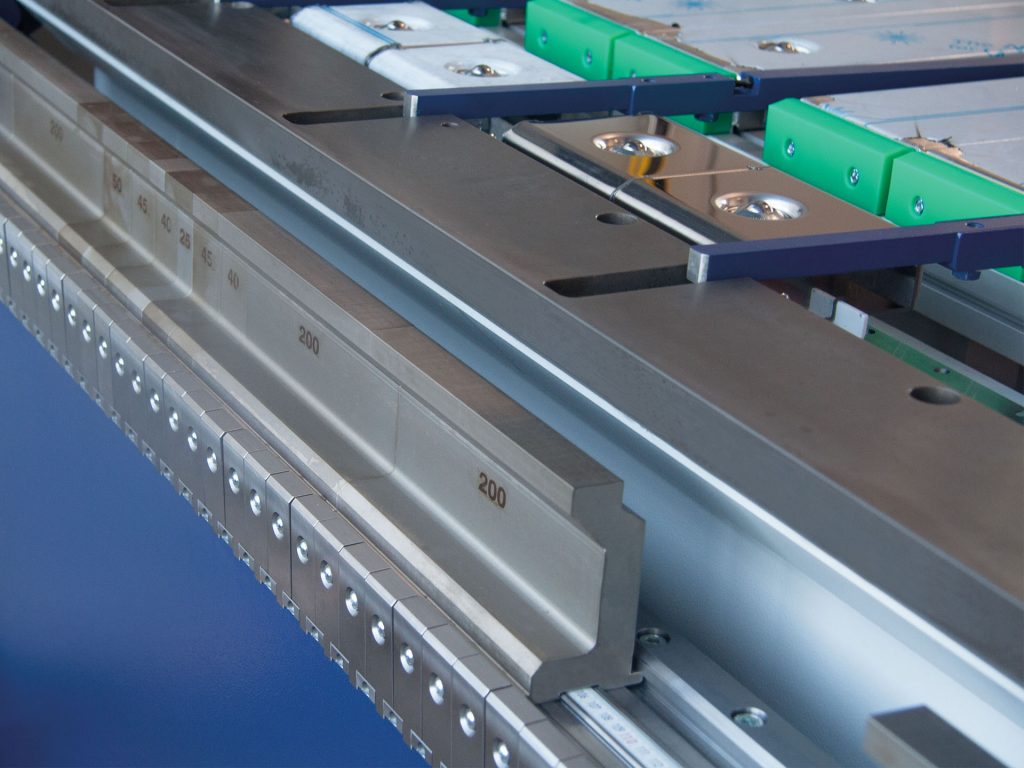

- Diverse Biegewangen-, Oberwangen- und Unterwangenwerkzeuge

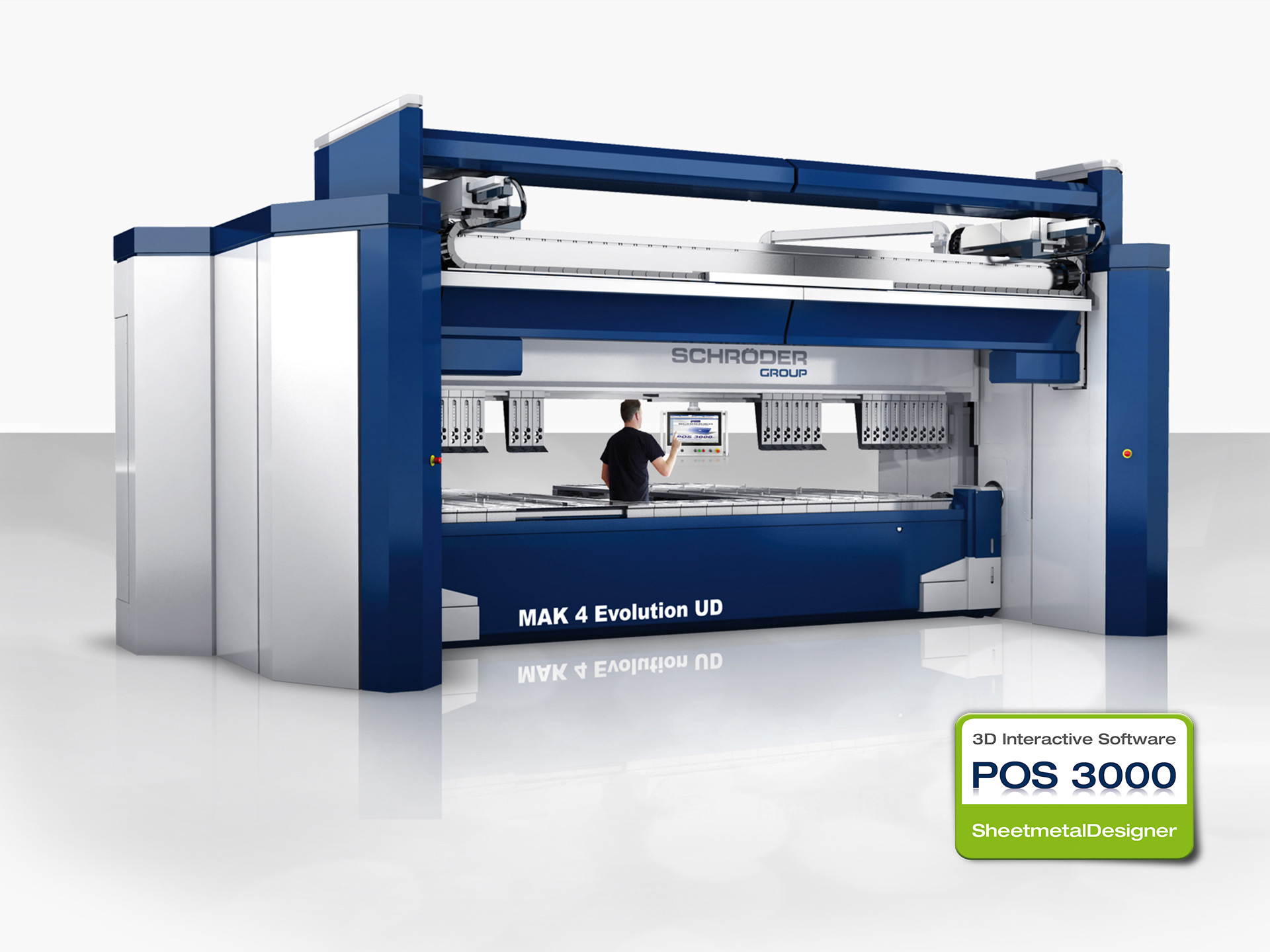

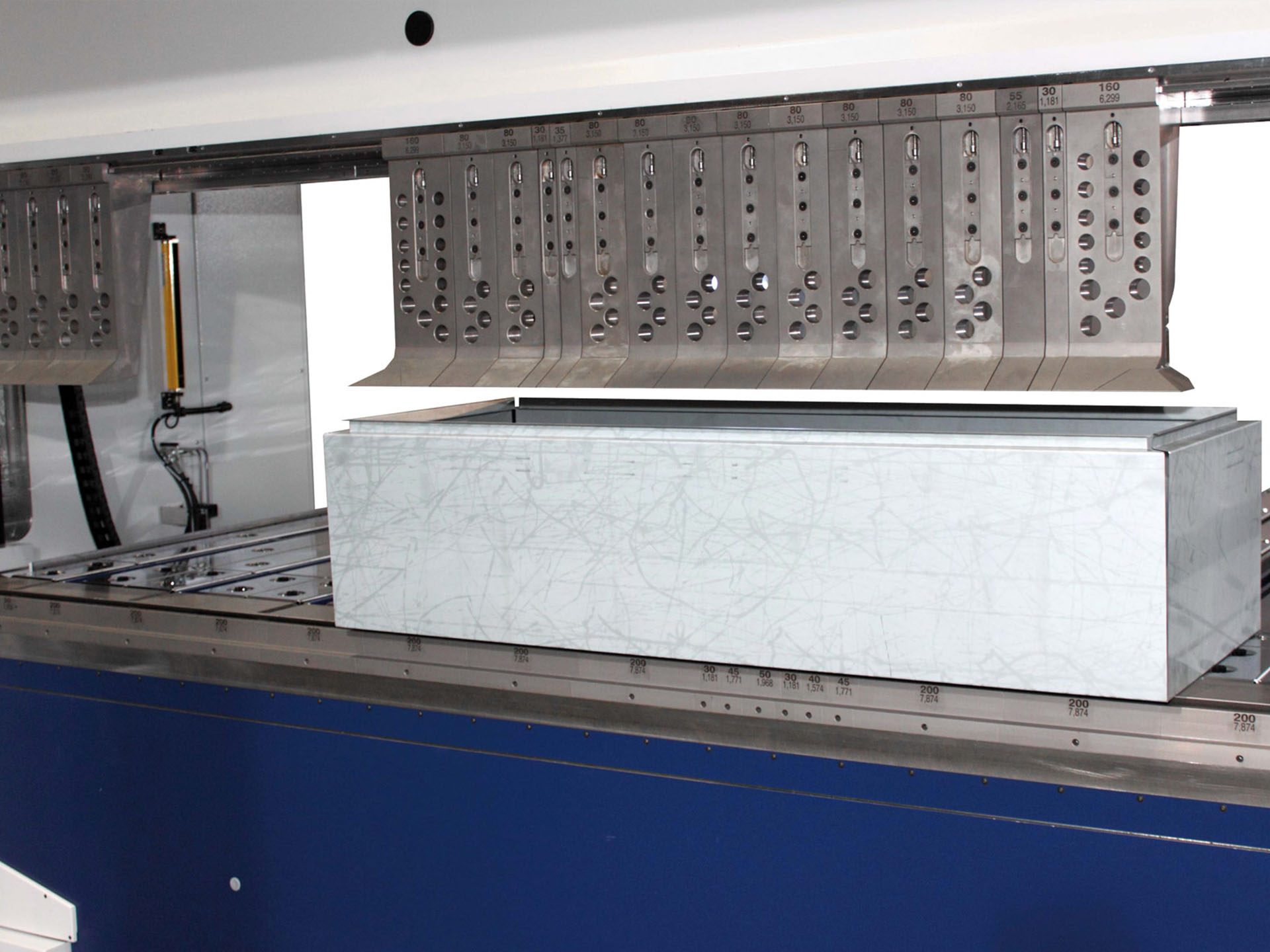

Vollautomatischer Werkzeugwechsler
Komplexe Werkstücke und kleine Losgrößen – kein Problem für die industrielle Schwenkbiegemaschine MAK 4 Evolution UD von Hans Schröder Maschinenbau mit der Topoption: Optional vollautomatischer Werkzeugwechsler. In Sekundenschnelle werden Oberwange und auch die Biegewange mit Werkzeugen bestückt.
Details

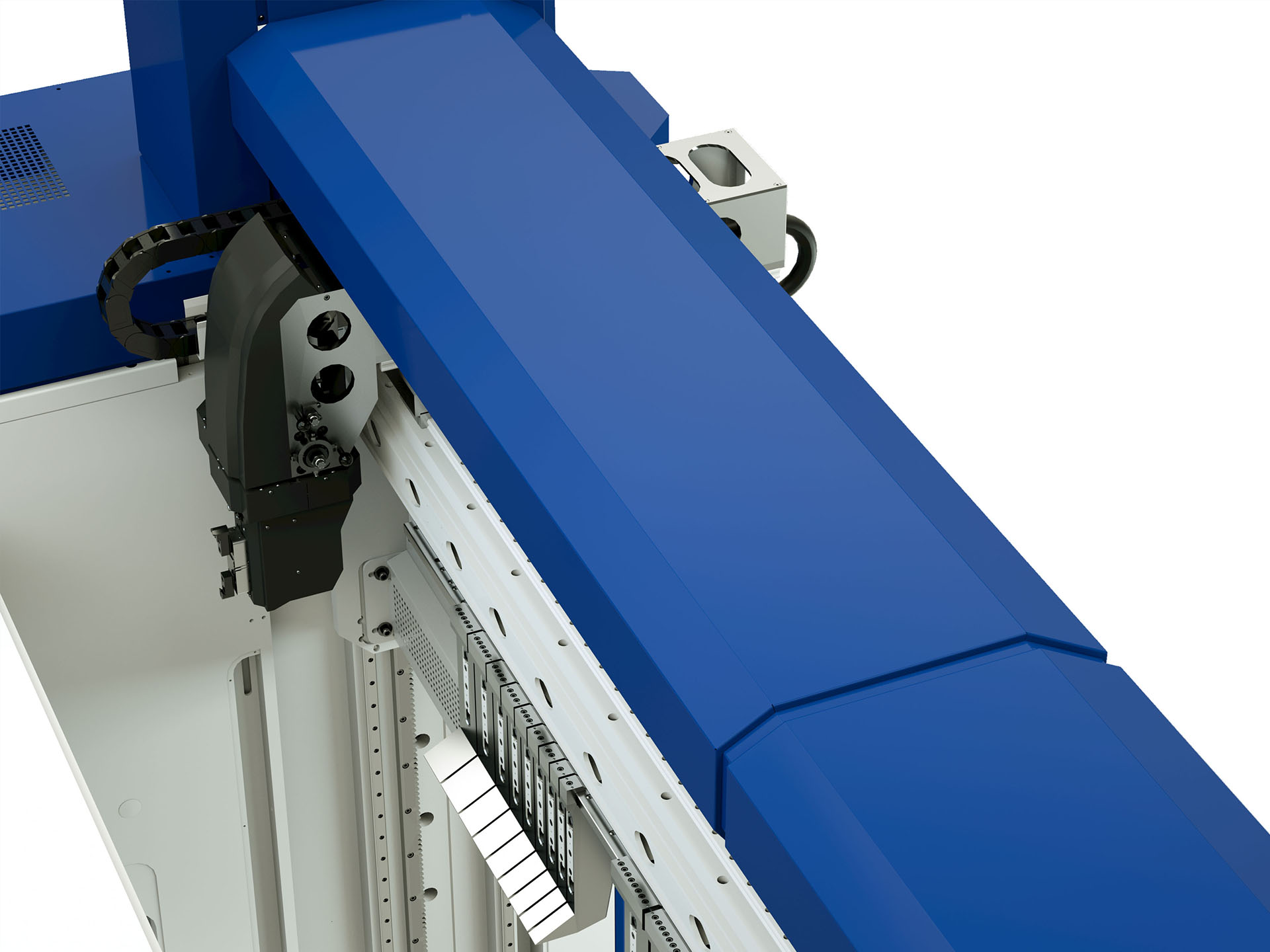

- Wergzeugwechselportal für Oberwangenwerkzeuge mit hydraulischer Werkzeugklemmung (insgesamt 8 Achsen) für maximale Oberwangenwerkzeughöhe 500 mm, zwei asynchron verfahrbare Werkzeugwechsler mit jeweils einer Greifeinheit
- incl. geschlossenem Schutzzaun mit seitlicher Tür
- incl. Klimageräte an beiden Schaltschränken
- Zentralschmierung programmgesteuert über POS 3000
- Zusatzfunktion automatischer Werkzeugwechsel für Biegewangenwerkzeuge mit pneumatischer Werkeugklemmung (ohne Werkzeugsatz)
- Zentralschmierung, programmgesteuert über POS 3000
